A gyártás soránszinterezett fémpor szűrőelemek olyan igényes alkalmazásokhoz, mint a PEM vízelektrolízis, egy változó csendesen meghatározza, hogy egy gyártási futtatás sikeres-e vagy sem - tételkonzisztencia. Még a por kémiájában, a részecskék morfológiájában vagy az oxigéntartalomban bekövetkező kisebb változások is mérhető változásokat eredményezhetnek a pórusszerkezetben, a szűrési pontosságban és az élettartamban. Ez a cikk azt vizsgálja, hogy a szinterezett fémpor szigorú adagszabályozása hogyan jelent közvetlenül megbízható, megismételhető szűrőteljesítményt a skálán.
Miért fontos a szinterezett fémpor tételes konzisztenciája?
A por változékonyságának rejtett költsége
A precíziós alkatrészek szinterezett porózus fémszűrők. A szinterezés során belső pórusszerkezetük alakul ki, és ezt a szerkezetet teljesen meghatározza a folyamatba betáplált por. Amikor a por tulajdonságai enyhén változnak tételenként, az összeolvadt váz reagál. A pórusok és a torok átmérője megváltozik. Az áteresztőképesség változásai. A mechanikai szilárdság nem a megadott. Ezek a különbségek nem csak a külsőre vonatkoznak; hidrogénenergia-alkalmazásokhoz szükségesek, ahol a PEM elektrolitikus szűrőelemnek stabil protonvezetőképességet és korrózióállóságot kell tartania kemény elektrokémiai körülmények között. Ezek kevésbé hatékony elektrolízishez, gyorsabb membránkopáshoz és nem tervezett karbantartási intervallumokhoz vezetnek.
A következetesség mint minőségi alap
A tételek közötti összhang nem csupán a készítés során szükséges választás; ez a mérnöki követelmény. A Powder Metallurgy-ban megjelent tanulmány szerint a részecskeméret-eloszlás és a felületi oxigénszint a két legfontosabb tényező, amely befolyásolja a szinterezett anyagok pórusainak sűrűségét és szabályosságát.
A szűrőgyártók rögzíthetik a szinterezési paramétereket, például a hőmérsékletet, a légkört és a tartási időt, ha a porszállító szigorúan ellenőrzött részecskemorfológiájú és kémiai összetételű anyagot szállít több gyártási tételben. Biztosak lehetnek abban, hogy a kimenet megfelel az érvényes előírásoknak. Ez a kiszámíthatóság lerövidíti a minősítéshez szükséges időt, csökkenti a hulladék mennyiségét, és segít a nagy zöld hidrogénprojekteknek kielégíteni a mennyiségi skálázási igényeiket.
Szinterezett fémpor adagolási vezérlése a stabil részecskeméret-eloszláshoz

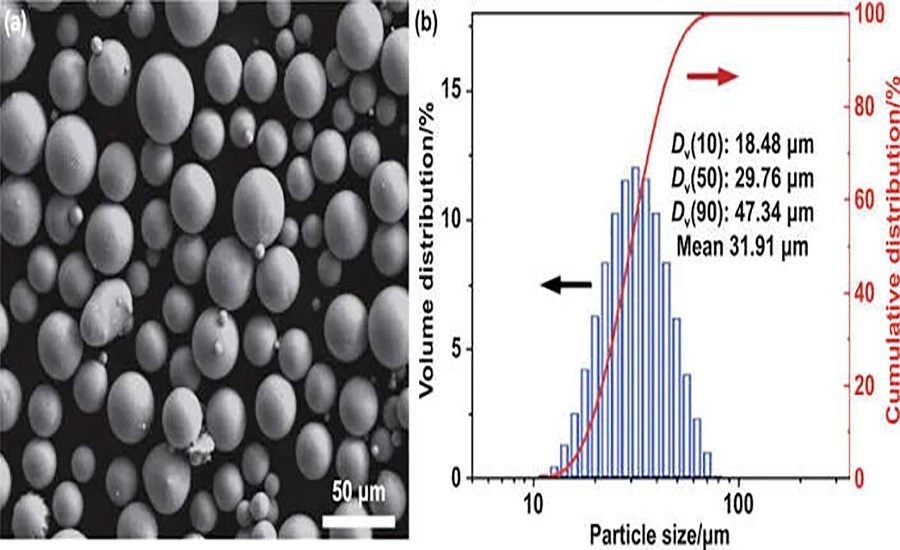

Hogyan szabályozza a részecskeméret a pórusépítészetet
A porkohászati anyagok sok információval rendelkeznek a porszemcsék mérete és a késztermék pórusainak szélessége közötti kapcsolatról. A finomabb porfrakciók szorosabbá teszik a hálózatokat, míg a durvább porfrakciók hézagokat képeznek a nagyobb részecskék között. A pórusméret eloszlásaszinterezett fémpormegváltozik, ha a részecskeméret-eloszlás a futtatások között változik, még akkor is, ha csak kis mértékben esik ki a megfelelő tartományból. Ez az eltolódás fontos olyan feladatoknál, amelyek bizonyos elfogási fokozatot igényelnek, például a nagy tisztaságú hidrogénkezeléshez szükséges 10 mikron alatti pontosságot. Így sokkal olcsóbb a porfázisban szabályozni a szemcseméret-eloszlást, mint a szinterezés megolvadása után megpróbálni pótolni.
Szűrési, osztályozási és ellenőrzési protokollok
Szisztematikus osztályozás és beérkező ellenőrzés szükséges a részecskeméret szigorú tételellenőrzéséhez. A gyártás megkezdése előtt minden portételt ellenőriznek, hogy megfelelnek-e a D10, D50 és D90 szabványoknak, levegőbesorolás és nedves szita elemzés segítségével.
Amikor a durva és finom porfrakciókat szándékosan összekeverik, hogy gradiens pórusstruktúrákat hozzanak létre,{0}}egy módszer, amely lehetővé teszi, hogy egyetlen szűrőelem nagy fluxust és finom elfogást is biztosítson,{1}}a tételenkénti konzisztencia mindkét frakcióban még fontosabb. Bármelyik részben végzett bármilyen változás hatással van a gradiens profiljára, és a szűrőt kevésbé hatékonyan választja szét a dolgokat, ahogyan azt tervezték.

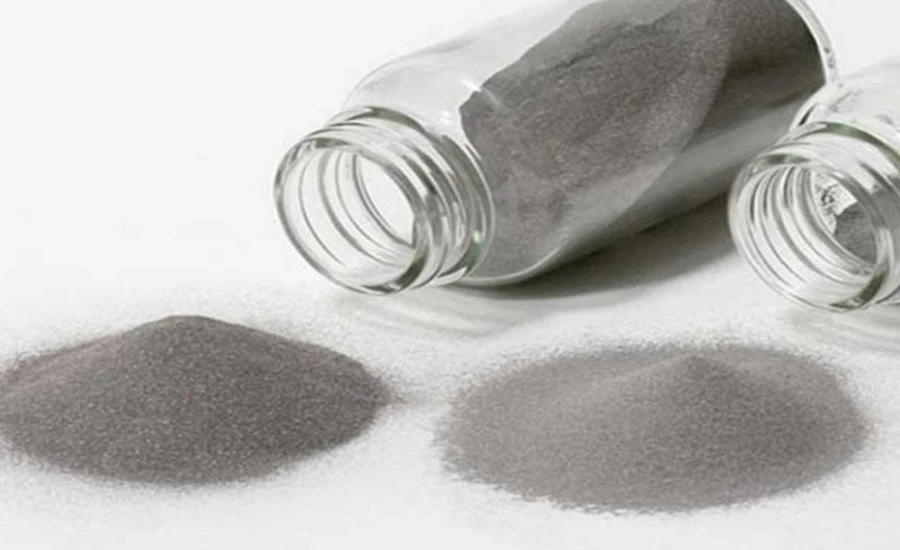

Állandó tisztaság fenntartása szinterezett fémpor-tételekben
Oxigéntartalom és hatása a vezetőképességre
A PEM elektrolitikus szűrőelemekben használt titánpor nagyon könnyen oxidálódik a felületen. A titán önmagában passzivációs oxidréteget képez. Ez a réteg védelmet nyújt a korrózió ellen, de a túl sok oxigén megnöveli a szinterezett porózus fémváz elektromos ellenállását. A nagyobb ellenállás nagyobb ohmos veszteséget és kisebb rendszerhatékonyságot jelent a PEM elektrolizátorban, ahol a porózus fémszűrő az áramot is elosztja. Az oxigéntartalom alacsony-szintű 0,15 tömeg% alatt tartásához csúcsminőségű-elektrolitikus alkalmazásoknál-ellenőrzött porlasztási környezetre, a por megfelelő kezelési módjára és olyan tárolási módszerekre van szükség, amelyek minimálisra csökkentik a külső nedvességnek való kitettséget.
Nyomokban lévő szennyeződések és{0}}hosszú távú elektrokémiai stabilitás
A levegő mellett kis mennyiségű fém is bekerülhet az oldatba, ha a por előállítása vagy kezelése során polarizálódik. A néhány milliomodrésznyi vas- vagy klórrészecskék idővel felgyorsíthatják a membrán lebomlását. Tehát a tisztaság fenntartása nemcsak a szinterezett szűrőelemeket védi, hanem az elektrolizáló-köteg egészét is.
A szűrőgyártók biztosak lehetnek abban, hogy termékeik hosszú távon{0}}működnek a hidrogéntermelési beállításokban, ha beszállítóik rögzített tételkövetést, ICP-OES elemanalízist használnak minden tételnél, és külön tárolást alkalmaznak a különböző ötvözetminőségekhez.
Hogyan befolyásolja a szinterezett fémpor adagjának változása a szűrő minőségét
Dimenziós és szerkezeti következmények

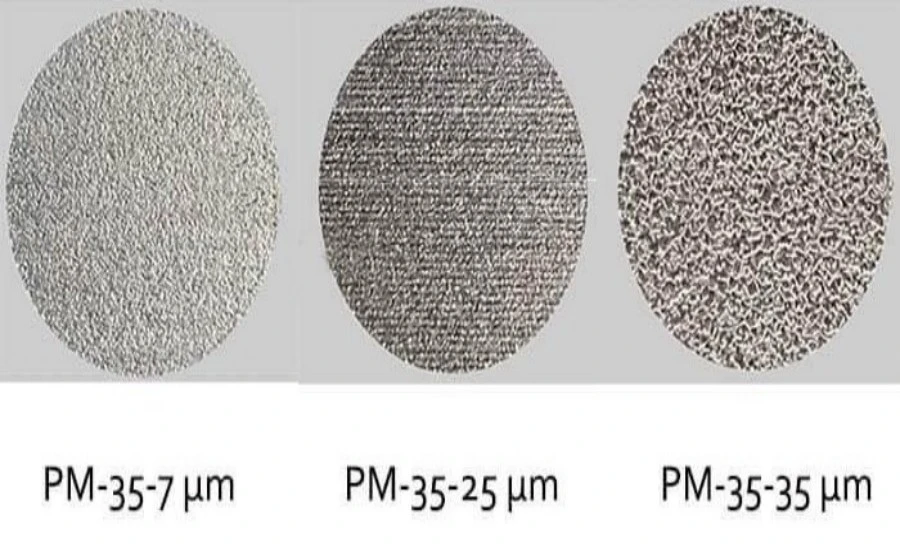

Amikor batch tulajdonságaitszinterezett fémporváltozás, a hatások egyszerre több minőségi dimenzióban is láthatók. A por zsugorodása a szinterezés során a por felületétől és a részecskék alakjától függ. A kisebb részecskéket tartalmazó tétel gyorsabban szinterelik, és méretben jobban eltér a kívánt formától. Amikor a por megváltozik, változik a porózusság és az átlagos áramlási pórusszélesség is, ami két olyan tényező, amely leírja a szűrőelem működését. A gyártási beállításokban, ahol több száz szűrőelemnek ugyanazoknak a méret- és áramlási követelményeknek kell megfelelnie, ez a változás többletmunkához, több válogatáshoz és magasabb elutasítási arányhoz vezet.
Mechanikai integritás működési feszültség alatt
A szinterezett porózus fémszűrőket nagynyomású{0}}elektrolízises rendszerekben használják. Képesnek kell lenniük a változó nyomáskülönbség kezelésére rétegvesztés vagy repedés nélkül. A szinterezés során kialakul a részecskék közötti kötési szilárdság, amely ellenáll ezeknek a feszültségeknek. Ez az erősség a por szinterelési tevékenységétől függ, amelyet a részecskeméret, a felület állapota és a tisztaság befolyásol.
Ha a portételek nagyobb oxidréteggel rendelkeznek, vagy a vártnál-durvább-morfológiájúak, akkor a részecskék közötti nyak-nem olyan erős. Az eredményül kapott szűrőelemek átmennek a kezdeti hidraulikus teszteken, de túl korán meghibásodhatnak, ha a valós PEM-működésben előforduló hőmérséklet- és nyomásváltozásoknak vannak kitéve. Tehát konzisztens porcsiszolási tevékenység szükséges ahhoz, hogy a szűrők hosszú ideig jól működjenek.

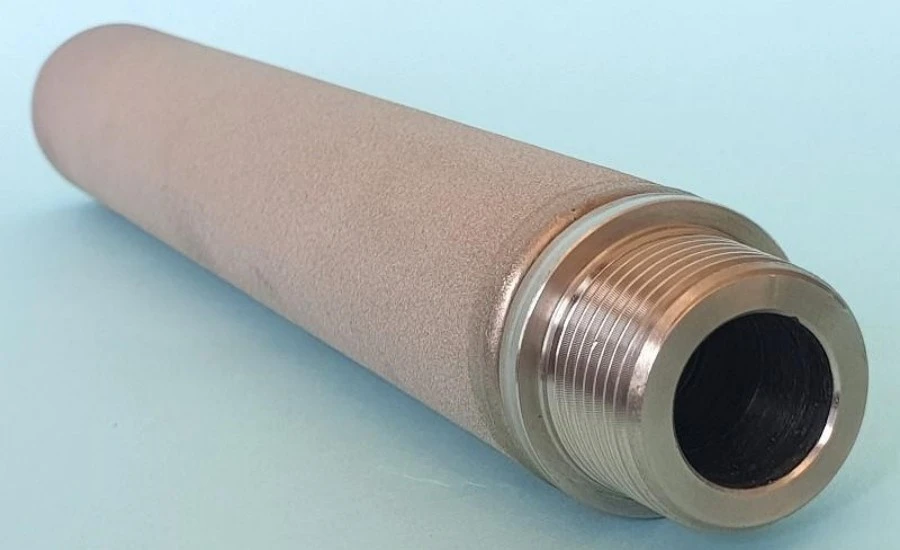

Szinterezett fémpor-adag stabilitása az ismételhető szűrőteljesítmény érdekében
Méretezés{0}}engedélyezése teljesítményeltolódás nélkül
A szűrőelemek gyártásában az egyik legnehezebb műszaki változás a kísérleti gyártásból a tömeggyártásba való átállás. Ha egy prototípust egyetlen tétel poron tesztel, előfordulhat, hogy az nem működik ugyanúgy, ha többet készít belőlük különböző beszállítóktól származó por felhasználásával. Lehetőség van arra, hogy a jóváhagyott szinterezési paraméterek változatlanok maradjanak a gyártási ciklus során mindaddig, amíg minden portétel ugyanazon részecskeméretre, alakra, tisztaságra és szinterezési tevékenységre vonatkozó követelményeket teljesíti. A nagy zöld hidrogénprojekteknél, ahol több ezer azonos szinterezett porózus fémszűrőre van szükség, ez a stabilitás nem választás; szerződés és működés megköveteli.
Nyomon követési rendszerek, amelyek támogatják a minőségbiztosítást
A portadag-követés minden kész szűrőelemet az elkészítéséhez felhasznált anyagok pontos tételéhez kapcsol. Ez a hivatkozás segít megtalálni a kiváltó okot, ha a területen teljesített teljesítmény nem felel meg az elvárásoknak. Azt is lehetővé teszi, hogy célzott korrekciós intézkedéseket hajtson végre a teljes gyártási folyamat elutasítása nélkül.
A nyomon követhetőség megfelel a tanúsítási csoportok és a végfelhasználók minőség-ellenőrzési rendszereinek nyilvántartási szükségleteinek{0}}. Azok a beszállítók, akik kötegelt-szintű megfelelőségi tanúsítványokat, porprofil-adatokat és megőrzési mintákat vezetnek, minőségi nyilvántartást adnak a szűrőgyártóknak, amelyet felhasználhatnak követeléseik alátámasztására. Ez bizalmat épít a teljes ellátási láncban.
Következtetés
A kötegelt ellenőrzésszinterezett fémpornem külső minőségi probléma; elengedhetetlen annak biztosításához, hogy a szinterelőkemencéből kikerülő minden szűrőelem megismételhető, megbízható és hosszú élettartamú legyen. A por minden paramétere befolyásolja a pórusok szerkezetét, elektromos áramvezetési képességét, tartósságát, valamint azt, hogy hosszú ideig működik olyan nehéz körülmények között, mint a PEM víz elektrolízis. Ezek a paraméterek közé tartozik a részecskeméret-eloszlás, az oxigéntartalom, a szinterezési aktivitás és a nyomnyi tisztaság. Amikor a gyártók tervezésük fontos részévé teszik a porgyártás konzisztenciáját, hosszú távú-előnyhöz jutnak a minőség, a hozam és az ügyfelek bizalma terén.
GYIK
Q1: Milyen részecskeméret-tartományt használnak általában a szinterezett fémporhoz a PEM szűrőelemekben?
+
-
A kívánt pórusmérettől függően a PEM elektrolitikus szűrőelemekben használt titánpor részecskék általában 10 és 150 μm közötti méretűek. Ha 10 mikron alatti elfogási pontosságra van szükség, finomabb, 10–45 μm-es porokat kell választani. Másrészt a durvább frakciók támogatják a nagyobb fluxusú szerkezeti rétegeket a gradiens szűrők kialakításában.
Q2: Hogyan befolyásolja a titánpor oxigéntartalma a szűrőelem vezetőképességét?
+
-
A titánrészecskék felületén oxidrétegek vannak, amelyek megakadályozzák az elektronok mozgását a szinterezett váz részecskéi közötti érintkezéseken. Amikor az oxigénszint körülbelül 0,15 tömegszázalék fölé megy, a porózus váz ellenállása jelentősen megnő. Ez megnehezíti az áram hatékony áramlását a PEM elektrolizátorban. A nagy-teljesítményű elektrolitikus szűrőalkatrészeknél az alacsony-oxigéntartalmú por nem csupán előnyben részesítendő; ez műszaki követelmény.

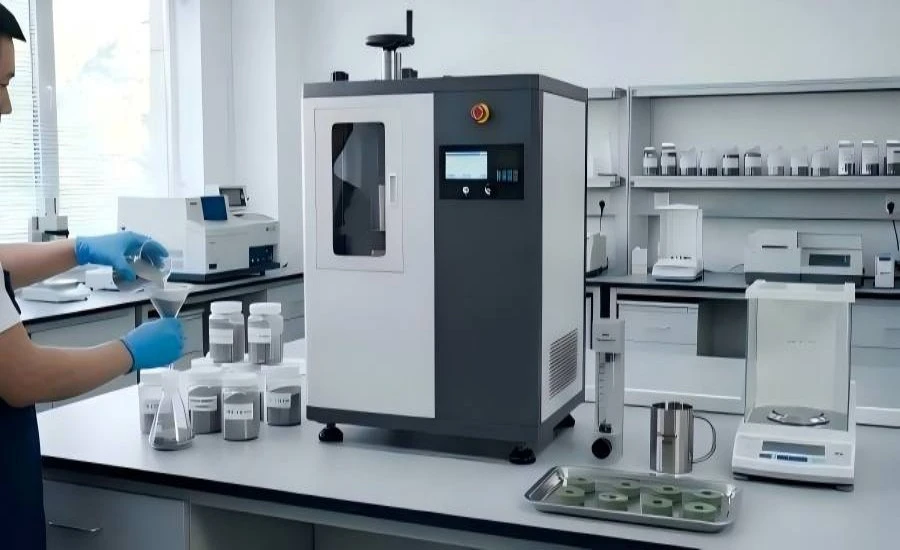

3. kérdés: Hogyan ellenőrizhetik a szűrőgyártók a porgyártás konzisztenciáját a gyártás előtt?
+
-
A bejövő ellenőrzési folyamat részeként gyakran lézerdiffrakciós részecskeméret-analízist használnak a D10, D50 és D90 értékek megerősítésére. Az ICP-OES kémiai elemzést a tisztaság és az oxigéntartalom igazolására is használják, pásztázó elektronmikroszkóppal pedig a részecskék alakját. Ha a por szállítójától igazolást kér a köteg--specifikus adatokkal való megfelelőségről, akkor az ellenőrzés egy másik szintjét növeli, amely elősegíti a nyomon követést a szűrőelem gyártási folyamata során.
Partner a NAVI Titanium - megbízható szinterezett fémpor-szállítójával
A NAVI Titanium Metal Technology Co., Ltd.-nél gondosan megtervezzük a port minden egyes tételét, hogy nagy teljesítményű szinterezett szűrőelemek készülhessenek-. Ultra-tiszta, alacsony-oxigéntartalmú titánporunk a részecskeméret, az alak és a kémia tekintetében tételenként egységes. Ez lehetővé teszi egyenletes pórusszerkezetek kialakítását 5-80 μm között és stabil vezetőképességet PEM elektrolitikus környezetben. Dedikáltkéntszinterezett fémporbeszállítója, a NAVI Titanium segít elérni a méretnövelési{0}}céljait azáltal, hogy teljes nyomon követhetőséget, egyedi porgradációt és műszaki támogatást biztosít a prototípus szakaszától a tömeggyártásig. Azonnal forduljon mérnökcsapatunkhoz, hogy megtudja, hogyan segíthet az egységes porminőség olyan szűrőelemek elkészítésében, amelyekre ügyfelei számíthatnak.
Lépjen kapcsolatba velünk:sales@navititanium.com.
Hivatkozások
1. Német, RM Szinterezés: Az empirikus megfigyelésektől a tudományos elvekig. Butterworth-Heinemann, 2014.
2. Lefebvre, LP, Banhart, J., & Dunand, DC "Porózus fémek és fémhabok: jelenlegi állapot és legújabb fejlemények." Advanced Engineering Materials, 2008, 10(9), 775–787.
3. Ito, H., Maeda, T., Nakano, A., & Takenaka, H. "Properties of Nafion Membranes Under PEM Water Electrolysis Conditions." International Journal of Hydrogen Energy, 2011, 36(17), 10527–10540.
4. Banhart, J. "Celluláris fémek és fémhabok gyártása, jellemzése és alkalmazása." Progress in Materials Science, 2001, 46(6), 559–632.
5. Smyth, B. és Davies, B. "A por jellemzése és szerepe a szinterezett komponensek konzisztenciájában." Porkohászat, 2017, 60(3), 183–191.
6. Carmo, M., Fritz, DL, Mergel, J., & Stolten, D. "A Comprehensive Review on PEM Water Electrolysis." International Journal of Hydrogen Energy, 2013, 38(12), 4901–4934.
