Szinterezett fémpor: a részecskemérettől a szűrési pontosságig

Amikor a mérnökök szűrőrendszereket terveznek olyan igényes alkalmazásokhoz, mint a PEM vízelektrolízis, az alapozásnál az alapanyag minősége rendkívül fontos.Szinterezett fémpor - a porózus szűrőszerkezetek kialakításához használt szemcsés fémes hordozó - közvetlenül alakítja a kész szűrőelem teljesítményét. A részecskeméret, a tisztaság és a fokozatosság mind meghatározza, hogy a szűrő szigorú tűréseket tart-e, vagy átengedi-e a szennyeződéseket.

Ez a cikk végigvezeti a por jellemzői és a szűrési eredmények közötti alapvető kapcsolatot, világos képet adva arról, hogy mire kell ügyelnie a szinterezett szűrőelemekhez való anyagok beszerzésekor.

Hogyan befolyásolja a szinterezett fémpor részecskemérete a szűrés pontosságát?

A szinterezett porózus fémszita tervezésénél a szemcseméret lehet a legfontosabb tényező. A fémszemcsék a szinterezési folyamat során összetapadnak, és a köztük lévő terek lyukhálózatot hoznak létre, amely mind össze van kötve. A pórusok szűkebbek, ha a szemcsék kisebbek, és szélesebbek, ha a szemcsék nagyobbak. Ennek a közvetlen kapcsolatnak köszönhetően a részecskeméretet szigorúan ellenőrző gyártó a szűrési pontosságot is szigorúan ellenőrzi.

Szemcseátmérő és pórustorok geometriája

Az átlagos szemcseszélesség közvetlenül összefügg a pórustorokkal, amely a legkeskenyebb út, amelyen egy folyadéknak vagy gáznak át kell mennie. A Powder Technology-ban megjelent tanulmány szerint a szinterezett tömörítések átlagos lyukmérete a porszemcsék átlagos átmérőjének 15-40%-a. Ez a por tömörítéséhez használt hőmérséklettől és nyomástól függ. A 900-1100 fokra melegített titánpor például 5-80 µm széles pórusokat képez, ha a szemcseméret 20-200 µm. A legtöbb ipari szűrőtípus belefér abba az ablakba.

A részecskeméret és az elfogási konzisztencia egységessége

Egyenletesebb pórushálózatok jönnek létre, ha a részecskeméretek egyenletesebben oszlanak el. Ha egy por tételben sok különböző szemcseméret van, például amikor sok nagy részecske keveredik a finomszemcsékkel, akkor néhány póruscsatorna nyílik meg, amelyek a vártnál sokkal nagyobbak. Ezáltal a szivárgási útvonalak kevésbé hatékonyak. Ez a szórás nem elfogadható a PEM elektrolízises rendszerek esetében, mert a membránbiztonságnak szigorúan ellenőrizni kell a részecskéket.

Ha a gyártási tételek mindegyike azonos szemcseméretű, a kész porózus fémszűrő azonos szűrési besorolással rendelkezik.

Szinterezett fémpor részecskeméret-eloszlás és pórusképzés

A PSD (részecskeméret-eloszlás) nem csak a minőség mérésének módja; egyben a dolgok tervezésének eszköze is. A mérnökök a PSD szándékos mozgatásával megváltoztathatják a pórustérfogatot, a kanyargósságot és a fluxus tulajdonságait az ötvözet kémiájának megváltoztatása nélkül.

Monomodális kontra bimodális eloszlások

A PSD-görbe egyetlen pontja vagy a monomodális eloszlás azt jelenti, hogy a pórusok körülbelül azonos méretűek az egész szinterezett testen. Olyan helyzetekben, amikor egyetlen, tiszta szűrővágási pontra van szükség, ez jól működik. Két különböző szemcsecsoport van bimodális eloszlásban, amelyek hierarchikus pórusszerkezetet alkotnak. A klaszterek közötti nagy csatornák szabályozzák a teljes áramlást, míg a fürtökön belüli finom csatornák a részecskék befogását. Ez a két-csatornás kialakítás növeli az áteresztőképességet anélkül, hogy csökkentené az elfogás pontosságát, ami egy olyan egyensúly, amelyet nagyra értékelnek a hidrogén előállításához használt berendezésekben, ahol a nyomásesést alacsonyan kell tartani.

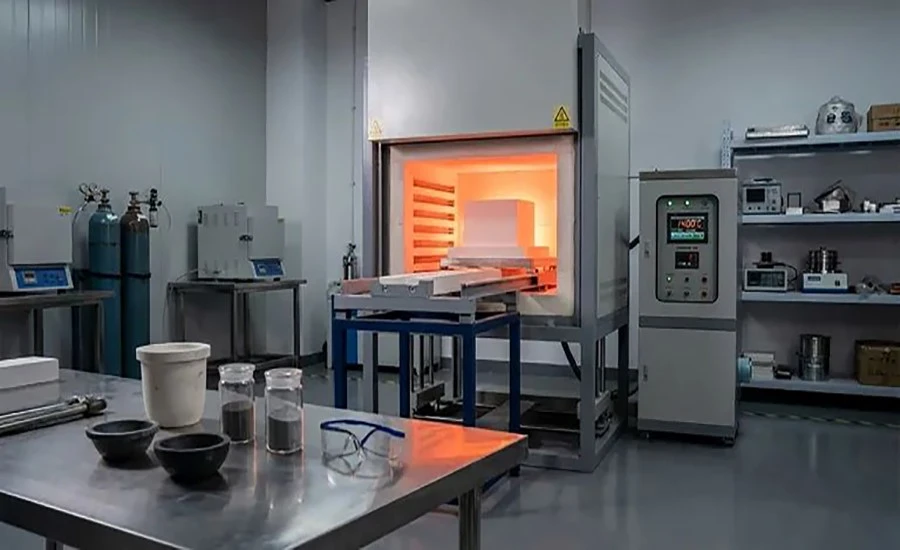

Hogyan kölcsönhatásba lép a szinterezési hőmérséklet a PSD-vel

A PSD-választásnak nagyobb a hatása, ha a szinterezési hőmérséklet magas. Amikor a hőmérséklet emelkedik, a felületi diffúzió felgyorsítja a nyakak növekedését a részecskék között, ami miatt a pórustorkok kisebbek a kezdeti állapothoz képest. Mivel térfogategységenként nagyobb felülettel rendelkeznek, a finomabb porok érzékenyebbek a hőmérséklet változásaira, mint a durva porok.

Emiatt a mérnökök, akik használjákszinterezett fémpora precíz szűrés érdekében állítsa össze mind a PSD-t, mind a szinterezési profilt, és tekintse őket egymáshoz kapcsolódó tényezőknek, nem pedig különálló beállításoknak.

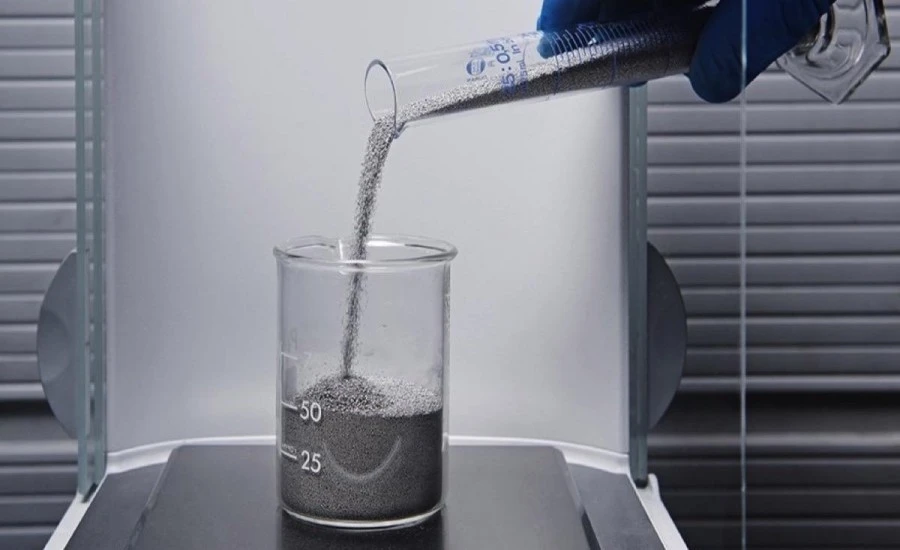

Finom szinterezett fémpor a nagyobb szűrési pontosságért

A 10 µm alatti szűrési sebességet finom porok teszik lehetővé, általában 45 µm alatti minőségben. Ez fontos terület az érzékeny membránok védelmében a PEM elektrolizátorokban és a gyógyszeripari folyamatsorokban. Ha megfelelően szintereli a nagy tisztaságú titánport, akkor vastag, összetett pórushálózatot kap, amely nagyon jó a szubmikron részecskék megfogására.

Az oxigéntartalom mint korlátozó tényező a finom por teljesítményében

Mivel a finom porok felülete nagyobb, a tárolás és kezelés során az oxigénfelvétel komoly gondot okoz. A titánporban lévő sok oxigén a porózus szerkezetet kevésbé vezeti az elektromosságnak, és felgyorsítja az oxidok növekedését a felületen, ami mindkettő rossz a hosszú távú teljesítmény szempontjából elektrokémiai környezetben. Az alacsony oxigéntartalmú, -titánosan 0,15 tömeg% O{5}} alatti finom titánpor megőrzi a fémes vezetőképességet, amelytől a PEM-szűrő összetevői függenek.

Felületi terület, nyakragasztás és szerkezeti integritás

A finom porszemcsék szélességüknél erősebb szinterezőnyakokat készítenek, így alacsony szinterezési hőmérsékleten is erősek a keretek. A nagynyomású{1}}szolgáltatásnál ez a szilárdság fontos: a több bar nyomáskülönbséggel működő porózus fémszűrőnek olyan keretre van szüksége, amely összenyomva nem deformálódik. Az alkatrész pórusformáját és hosszú távú-pontos szűrési képességét egyaránt védi szerkezeti stabilitása.

Szinterezett fémporkeverés a szabályozott részecske-visszatartás érdekében

Lehetőség van gradiens szűrőszerkezetek-részek készítésére, ahol a pórusméret fokozatosan változik a falvastagságon keresztül-a durva és finom porfrakciók keverésével. Az elülső oldalon durva por van, amely betölti az ömlesztett szilárd anyagokat, az alsó oldalon pedig finom por, amely eléri a cél szűrési vágási pontot.

A fokozatossági arányok és azok hatása az áramlási ellenállásra

Egy keverékben a durva vagy finom por mennyisége határozza meg az átlagos pórusméretet és a hálózat hullámos alakját. A finomabb-por részek kanyargósabbá teszik az anyagot, ami növeli a nyomásesést, de a mélységi szűrést is jobban működik. A legjobb arány eléréséhez egy bizonyos felhasználáshoz, például egy 20{4}}µm-es névleges szinterezett szűrőelemhez egy nagy átfolyású hidrogénvezetékben, ismételt szinterezési kísérletekre van szükség a higanyporozimetriás adatokkal együtt a pórusméret és az áramlási ellenállás pontos feltérképezéséhez.

Kötegelt---kötegelt keverési konzisztencia

A gradiens szerkezetek csak akkor működnek úgy, ahogy kellene, ha a keverési arány változatlan marad egyik gyártási ciklusról a másikra. A névleges szűrőminőség több mikrométerrel változtatható a finom-porfrakció 5%-os változásához. Amikor a porszolgáltatók szűk ---soros PSD-tanúsítványokat adnak a szűrőgyártóknak, nyomon tudják követni a port, és gondoskodnak arról, hogy az arányok változatlanok maradjanak nagy gyártási mennyiségek esetén.

Hogyan támogatja a szinterezett fémpor az egyenletes szűrési pontosságot?

A terepen való megbízhatóság érdekében a következetesség a kulcs a jó eredmények eléréséhez a laboratóriumban. Egyszinterezett fémporA tételről tételre ugyanúgy működő hordozók esetében a gyártók fix besorolású szűrőelemeket tanúsíthatnak, amelyek több ezer egységre igazak.

Szinterezési tevékenység és a pórusváz ismételhetősége

A porszinterezési aktivitás, vagy az, hogy termodinamikailag milyen készen áll a szilárdtest-kötések létrehozására egy bizonyos hőmérsékleten, a részecske alakjától, a felület állapotától és a még jelenlévő oxid mennyiségétől függően változik. A nagy aktivitású porok ellenőrzött hőmérsékleten megbízhatóan szintereznek, így porózus vázak jönnek létre állandó porozitással és törési szilárdsággal. Ugyanolyan nyaknövekedés eléréséhez az alacsony aktivitású pornak magasabb hőmérsékletre van szüksége, ami növeli a pórusok túlzott bezáródásának és a szűrésnek a tételek közötti eltolódásának kockázatát.

Nyomon követhetőségi szabványok, amelyek védik a downstream minőséget

Minden egyes gyártási tétel esetében a felelős porszállítók nyilvántartást vezetnek a részecskeméret-elemzésről (lézerdiffrakció), a látszólagos sűrűségről, a koppintás sűrűségéről, az oxigéntartalomról és a felületi morfológiáról. Ha követi ezt a papírmunkát, a szűrőgyártók megtalálhatják azt a portételt, amely a helyszínen meghibásodott, és a problémát a forrásnál kijavíthatják, ahelyett, hogy a teljes gyártási sorozatot el kellene dobniuk anélkül, hogy tudnák, mi történt. A több ezer szűrőelemet egyidejűleg használó nagy zöld hidrogénprojekteknél ez a követés nem választás; a vásárlás feltétele.

Következtetés

Az út nyersbőlszinterezett fémpora kész szűrőelemhez jóváhagyott szűrési pontossággal, a részecskeméret-választással, a PSD tervezéssel, a keverési stratégiával és a tétel stabilitásával azok a lépések, amelyeket meg kell tenni ahhoz, hogy elérjük. Minden változó hozzáadódik a többihez. Ha bármelyiket rosszul értelmezi, az megváltoztatja a pórusok alakját, kevésbé stabillá teszi a szerkezetet, vagy olyan eltéréseket okoz a tételek között, amelyek rontják a terepi teljesítményt. Tehát egy olyan porszállító kiválasztása, aki ismeri és szabályozni tudja ezeket a tényezőket, ugyanolyan fontos, mint a folyamat bármely más lépésének kiválasztása.

Partner a NAVI Titanium - megbízható szinterezett fémpor beszállítójával a precíziós szűréshez

A NAVI Titaniumnál nagy-tisztaságú, alacsony-oxigéntartalmú titánport és kapcsolódó fémporkeverékeket találhat. Ezeket nagy-igényű szinterezett szűrőkhöz, például PEM-elektrolízis-rendszerekhez, hidrogénenergia-infrastruktúrához és nagy-nyomású ipari szűréshez tervezték. Egyedülálló pórusalakunk 5 és 80 µm között van, és szigorú PSD-vezérlést alkalmazunk --tól -tételig, hogy biztosítsuk, hogy minden elkészített szűrőelem a várt módon működjön, kötegenként. Mint szakemberszinterezett fémporbeszállító, az anyagtudományi szakértelmet a rugalmas testreszabással kombináljuk, hogy segítsünk Önnek csökkenteni a költségeket, meghosszabbítani az élettartamot és magabiztosan bővíteni a gyártást.

Készen áll arra, hogy megvitassa speciális porszükségleteit? Forduljon műszaki csapatunkhoz a címensales@navititanium.com.

Hivatkozások

1. Német, RM Szinterezés: Az empirikus megfigyelésektől a tudományos elvekig. Butterworth-Heinemann, 2014.

2. Deville, S. et al. "Pórusméret-eloszlás és szinterezési kinetika a porkohászati ​​tömörítéseknél." Powder Technology, . 287. kötet, 2016, pp. 183–191.

3. Wen, CE, et al. "A titán-hidrid porból szinterezett porózus titán feldolgozási és mechanikai tulajdonságai." Journal of Materials Processing Technology, . 189. kötet, 1–3. szám, 2007, pp. 154–158.

4. Carman, PC Gázáramlás porózus médián keresztül. Butterworths Scientific Publications, 1956.

5. Nemzetközi Szabványügyi Szervezet. ISO 4022: Permeábilis szinterezett fémanyagok - A folyadékáteresztő képesség meghatározása. ISO, 2018.

6. Smid, I. és mtsai. "A részecskeméret-eloszlás hatása a szinterezett fémszűrők pórusszerkezetére és áteresztőképességére." International Journal of Powder Metallurgy, . 44. kötet, . 3. szám, 2008, pp. 31–39.
