Ha az elektródák korán meghibásodnak, a teljes vízkezelő vagy fertőtlenítő rendszer fizeti az árát - az állásidőben, a csereköltségekben és az inkonzisztens teljesítményben. Az ipar évtizedekig elfogadta a mikrorepedéseket, a rétegelválasztást és a szubsztrátum passziválását, mint elkerülhetetlen kompromisszumot. A gradiens kompozit bevonat technológia teljesen megváltoztatja ezt a feltételezést. Ez a cikk elmagyarázza, hogyan határozza meg újra a többrétegű bevonat-architektúra atitán anód rúdteljesíteni tudja a - szolgáltatást, és miért váltanak az előretekintő-operátorok.
Miért használnak gradiens kompozit bevonatokat titán anódrudakon?
A hagyományos egyrétegű{0}}bevonatok korlátai
Normál körülmények között a ruténium- vagy irídium-oxid szabványos egyrétegű{0}}bevonata titán hordozón jól működik. A szennyvíz kezelésénél és az úszómedencék fertőtlenítésénél gyakori a folyamatos elektrolízis, a nagy-sótartalmú sóoldat vagy az agresszív oxidáló környezet. Ekkor kezdik megmutatkozni az egyrétegű-bevonatok szerkezeti határai.
A termikus eltérés az alapvető probléma. A fémoxid réteg és a titán szubsztrát különböző sebességgel nő és zsugorodik a bevonat szinterezési folyamata során. Egy csak egy rétegű rendszerben ez az eltérés egyetlen érintkezési ponton feszültséget okoz. Több ezer óra használat során ez a feszültség apró repedéseket okoz, és a bevonat végül leválik.
Mit csinál valójában a gradiens architektúra
Az összetételi változás a gradiens kompozit bevonat több rétegére oszlik el, ahelyett, hogy egy szélre koncentrálna. Az aktív oxidok aránya rétegenként változik. Például a felső felület sok ruténiumot, a középső réteg magas irídiumot tartalmaz,
és a tapadási zóna közel van az aljzathoz és magas titán-oxid tartalmú.
Ez az architektúra egyszerre két célt ér el. Magasan tartja a klórfejlődési aktivitást az oldat felé néző felületen, miközben olyan átmeneti zónát alakít ki, amely fizikailag rugalmas és képes kezelni a termikus és elektrokémiai terhelést egyaránt. Az MMO anódváz régóta tudja, hogy a bevonat összetétele fontos, de a gradiens feldolgozás magasabb szintre emeli ezt az ötletet, precíz mérnöki területté alakítva.

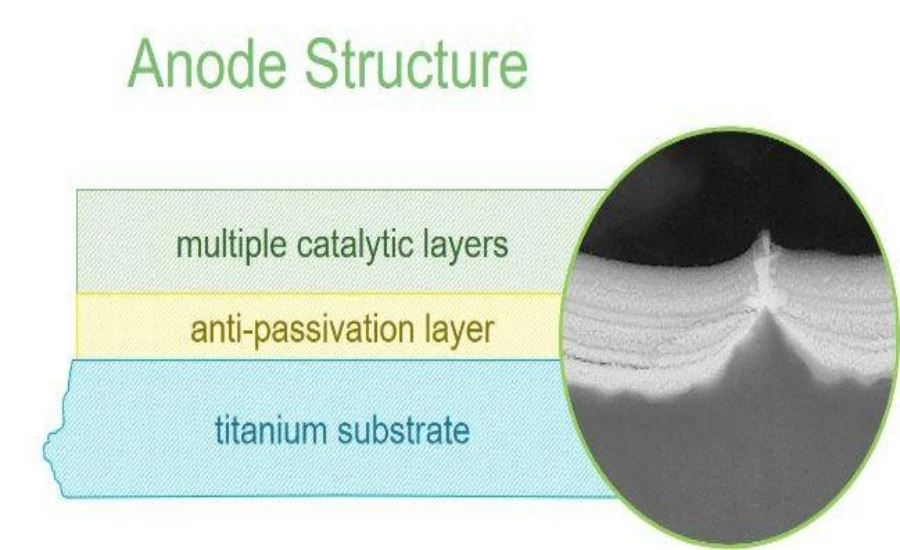

Titán anód rúd többrétegű bevonatok a jobb interfész stabilitásért
Hogyan hatnak egymásra a rétegek molekuláris szinten
Az interfész stabilitása atitán anód rúdnem csak arról szól, hogy mennyire tapad. Ez az ionok mozgásának, az oxid kristályosodásának és a hordozó felületén természetesen kialakuló titán-dioxid passzivációs rétegnek a működéséhez kapcsolódik.
Ha a bevonat megsérül, a kloridionok átjuthatnak a titán szubsztrátumon, és reakcióba léphetnek vele, így szigetelő TiO₂ közbenső réteg jön létre. Amint a passziváló réteg túl vastag lesz, a vezetőképesség csökken, és az elektróda működése leáll. A többrétegű bevonat fizikai és kémiai pajzsot hoz létre, amely lassítja a kloridionok mozgását, és megakadályozza az anyag túl gyors passziválását.

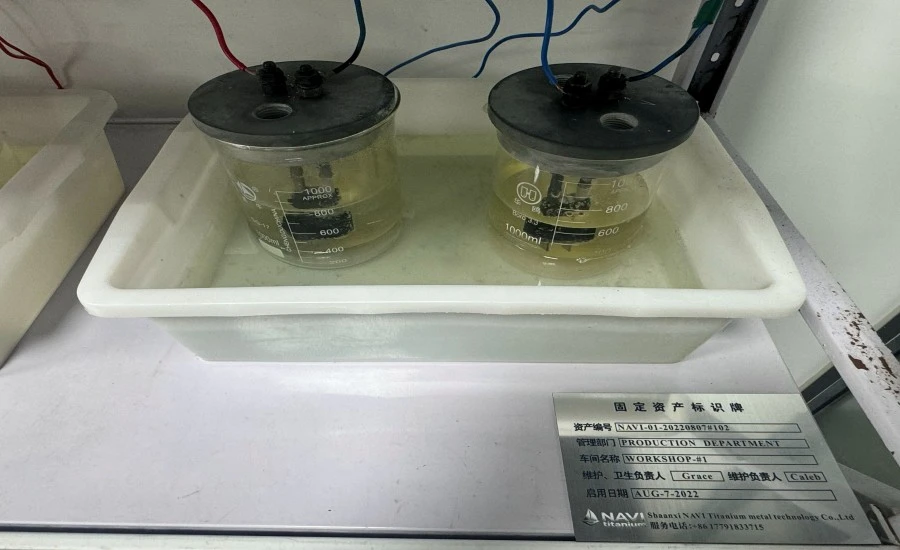

Az elektrokémiai folyóiratok olyan kutatásokat tettek közzé, amelyek azt mutatják, hogy a szabályozott porozitású és rétegvastagságú ruténium-iridium-alapú vegyes oxid bevonatok sokkal hosszabb ideig tartanak a gyorsított élettartam-tesztben (ALT), mint az egy-komponensű bevonatok azonos klórfejlődési körülmények között.
A felületi előkezelés szerepe
Egyetlen bevonat sem működik a legjobban olyan alapfelületen, amelyet nem készítettek elő. A savas maratás, homokfúvás és termikus oxidáció meghatározott sorrendben történő finom előkezelése mikro-érdessé teszi a felületet, ami több teret ad az első bevonatrétegnek a munkához és jobb mechanikai rögzítést.
Ehhez az előkezelési eljáráshoz a legjobb szubsztrátum nagy-tisztaságú titánból, különösen az 1. vagy 2. fokozatú titánból készül. Az alacsonyabb-minőségű titán szennyeződéseket tartalmazhat, amelyek lokális elektromos heterogenitást okoznak, ami tönkreteheti a legjobb titán anód kialakítást is. Ez az oka annak, hogy a hordozó kiválasztása és első kezelése olyan fontos a professzionális -titán anódgyártásban.
Hogyan segítik a gradiens bevonatok a titán anódrudak stresszének szabályozását?
Termikus kerékpározás és mechanikai fáradtság
Az elektróda hőhatáson megy keresztül minden alkalommal, amikor egy elektrolitikus cella be- és kikapcsol. Ezek a ciklusok gyorsan felépülnek olyan környezetben, ahol a nap 24 órájában megállás nélkül működnek, ami általános a városi vízkezelésben és az ipari keringtető vízhasználatban. Ezt a mechanikai energiát egy ponton elnyeli egyetlen-rétegű burkolat. Gradiens többrétegű bevonattal több átmeneti zónára oszlik el. Minden zóna úgy van kialakítva, hogy egy bizonyos mértékű feszültséget kezeljen.
Ez az eloszlásra gyakorolt hatás valós, nem csupán elmélet. A gradiens{1}}bevonatú elektródák szimulált nagy-áramú körülmények között végzett gyorsított feszültségtesztje azt mutatja, hogy a repedés terjedési sebessége lassabb, mint az egyenletesen bevont egyrétegű-elektródák esetében. Az elektróda szerkezete változatlan marad szélesebb munkatartományban. Ez közvetlenül megnöveli a szolgáltatások közötti időt, és csökkenti a nem tervezett javítások számát.
A kompozíciótervezés mint stresszkezelési eszköz
Amellett, hogy fizikailag hozzáadják a rétegeket, a gradiens bevonatok az összetétel változásait alkalmazzák a stressz kezelésére. A mérnökök az oxidarányt a külső katalitikus felületről a szubsztrát megkötő zónájába lassan mozgatva minden egyes réteg hőtágulási együtthatóját a szomszédaikhoz hasonlóvá tehetik.
Ez a módszer olyan ötleteket használ, amelyeket régóta alkalmaznak a repülőgépek és a forgácsolószerszámok bevonataiban, amelyeket ma már az elektrotechnikában alkalmaznak. Amikor a titán anód rúdFolyamatos klórfejlődésben használják, kifáradási élettartama jelentősen megnő a felületi katalitikus teljesítmény csökkenése nélkül.
Titán anód rúd gradiens bevonatok a repedések és a rétegvesztés szabályozására
Annak megértése, hogy miért alakulnak ki repedések
Az elektródabevonatok nem repednek ok nélkül. Ott kezdődnek, ahol nagy a feszültség, ami általában ott van, ahol a bevonat találkozik az aljzattal, vagy ahol felületi hibák keletkeznek a szinterezés során. Ha egy repedés megjelenik, az elektrolit átáramlik rajta, felgyorsítva az oldódást a réteg alatt, és belülről nagyobbá teszi a delaminációs zónát.
A színátmenetes kompozit bevonatok megállítják ezt a meghibásodási láncot ott, ahol elkezdődik. Az éles kompozíciós határoktól való megszabadulással megszabadulnak a stressz felhalmozódásának fő helyeitől. Ha repedések jelennek meg a külső katalitikus rétegben, kevésbé valószínű, hogy a gradiens szerkezeten keresztül lefelé terjednek. Ennek az az oka, hogy minden rétegnek más a rugalmassági modulusa, ami megakadályozza, hogy a repedések felfelé és lefelé növekedjenek.
Gradiens terveket támogató terepi teljesítményadatok
A nátrium-hipoklorit-generátorok telephelyeinek összehasonlító terepi adatai, amelyek 50 g/h-tól 2000 g/h feletti teljesítményig terjednek, rendszeresen azt mutatják, hogy a gradiens{3}}bevonatú anódok tovább tartanak, mint a hagyományos, egységes MMO-anódok sok klór- és áramerősség mellett.
Kimutatták, hogy ellenőrzött ipari körülmények között több mint nyolc évig bírja, míg az azonos körülmények között működő szabványos egyrétegű{0}}egyenértékek három-öt évig tartanak.
Hogyan javítja a gradiens kompozit technológia a titán anód rúd teljesítményét
Energiahatékonyságnövekedés az interfész optimalizálása révén
A gradiens kompozit bevonatok egyik előnye, hogy nem kap elég figyelmet, hogy energiát takarít meg. A klórfejlődési reakció kiváltásához szükséges túlpotenciál csökkenti a jól megtervezett bevonatkontaktus-. Ha a túlpotenciál alacsonyabb, az elektrolitikus cella alacsonyabb feszültségen működik, azonos áramsűrűség mellett. Ez azt jelenti, hogy kevesebb energiát használnak fel egy kilogramm klór előállításához.
A továbbfejlesztett gradiens{0}}bevonatú anódokkal rendelkező rendszerek egységnyi energiafelhasználása 3,2 és 3,8 kWh/kg használható klór között van. A folyamatosan futó, nagy léptékű-folyamatok esetében ez a hatékonyságnövekedés jelentős költségmegtakarítást eredményez a rendszer élettartama során.
A titán anódok alkalmazási körének bővítése
A gradiens kompozit technológia nemcsak az aktuális felhasználást teszi jobbá, hanem a nehezebb helyzetekben is lehetővé teszi a használatát. Például a tengervizes lerakódásgátló rendszerek anódokat helyeznek érintkezésbe a sokat változó sókoncentrációkkal és a biofouling okozta felületi szennyeződésekkel.
Ezekben a változó helyzetekben a normál kabátok gyorsabban kopnak. A gradiens szerkezetek stabilan tartják a teljesítményt szélesebb munkatartományban. Ez azt jelenti, hogy a titán anódrúd ipari környezetben használható tengeren, a part mentén és a tengeren, ahol az egyrétegű{2}}kialakításokat gyakran cserélni kell.
A platina, ruténium és irídium bevonatú gradiens anódok sokoldalúsága azt is jelenti, hogy ugyanaz a gyártási platform használható úszómedencék fertőtlenítésére, ivóvíz kezelésére és ipari cirkulációs vízrendszerekre, amennyiben a megfelelő előírások teljesülnek. Ez megkönnyíti a létesítményvezetők számára, hogy megvásárolják, amire szükségük van a különféle típusú létesítményeikhez.
Következtetés
A vízkezelés és fertőtlenítés elektródatechnológiájának egyik legfontosabb műszaki áttörése az egyrétegű-bevonatokról a gradiens kompozit bevonatokra való átállás. Gradiens-bevonattaltitán anód rúds megoldja a négy fő problémát, amelyek történelmileg korlátozottak az elektródák élettartamával. Ezt a feszültség szétosztásával, a kloridion-penetráció megállításával, a termikus kifáradás szabályozásával és a határfelület katalízisének javításával érik el. A hosszabb élettartam, az alacsonyabb energiafelhasználás és a karbantartások gyakorisága miatt a gradiens kompozit technológia műszakilag megfelelő választássá válik azon kezelők számára, akik hosszú távú üzemeltetési költségeken gondolkodnak.
GYIK
1.Miben különbözik a gradiens kompozit bevonat a titán anódrúdon lévő szabványos MMO-bevonattól?
+
-
Egy normál MMO bevonatban a smink egy rétegben ugyanaz. A gradiens kompozit bevonatnak sok rétege van, amelyek oxidaránya fokozatosan változik. Ez szétteríti a feszültséget a bevonat szerkezetén, és sokkal kisebb a valószínűsége annak, hogy a hosszan tartó -elektrolízis során megrepedjen vagy elválik.
2. Általában meddig bírja ki a gradiens-bevonatú titán anódrúd folyamatos nátrium-hipoklorit előállításánál?
+
-
Ellenőrzött működési körülmények között, mint például a megfelelő áramsűrűség, hőmérséklet-szabályozás és sóoldat minősége, a gradiens{0}}bevonatú anódokat több mint nyolc-tíz éve használnak ipari környezetben, míg a hagyományos egyrétegű-alternatívák csak három-öt évig használhatók.
3. Használhatók-e gradiens kompozit titán anódok az uszodafertőtlenítésben és a települési szennyvíztisztításban is?
+
-
Igen. A gradiens kompozit platform többféle célra használható. Ugyanez az alaptechnológia használható az úszómedencék fertőtlenítésére, a városok szennyvízkezelésére, ivóvízrendszerek készítésére és a sós víz algák tisztítására. Mindezen beállítások mellett megbízhatóan működik a bevonat összetételének és az aljzat alakjának megváltoztatásával.
Partner a NAVI Titanium - gradiens bevonat szakértőjével, akiben megbízhat
A NAVI Titanium az a cég, amelyhez forduljon, ha megbízható készülékre van szükségetitán anód rúdbeszállítója kipróbált-és-valódi gradiens kompozit technológiával. Ruténium-iridium-titán anódjainkat úgy tervezték, hogy nagy-sótartalmú, erősen-oxidáló, folyamatos elektrolízises környezetben működjenek a nap 24 órájában. 50 és 5000 g/h közötti nátrium-hipoklorit generátor projekteket képesek kezelni. 8–10 éves élettartamával, 3,2–3,8 kWh/kg rendelkezésre álló klór egységnyi energiafelhasználásával és a rendszer üzemeltetési költségeinek mért 10–25%-os csökkenésével a NAVI Titanium megadja vállalkozásának a szükséges műszaki és pénzügyi előnyt. Azonnal lépjen kapcsolatba műszaki csapatunkkal a címensales@navititanium.combeszélni az igényeidről.
Hivatkozások
1. Comninellis, C. és Vercesi, GP (1991). A DSA{6}} típusú oxigénfejlesztő elektródák jellemzése: Bevonat kiválasztása. Journal of Applied Electrochemistry, 21(4), 335–345.
2. Trasatti, S. (2000). Elektrokatalízis: A DSA sikerének megértése. Electrochimica Acta, 45(15–16), 2377–2385.
3. Lassali, TAF, Boodts, JFC és Bulhões, LOS (1999). IrO₂/TiO2/RuO2 oxidfilmek töltési folyamatai és elektrokatalitikus tulajdonságai EIS-sel vizsgálva. Electrochimica Acta, 44(24), 4203–4216.
4. Chen, X. és Chen, G. (2005). Stabil Ti/RuO₂–Sb2O5–SnO₂ elektródák az O₂ fejlődéshez alacsony túlpotenciál mellett és hosszú élettartammal. Journal of the Electrochemical Society, 152(6), D149–D153.
5. Panic, VV és Nikolic, BZ (2007). Sol-gél-előkészített aktív hármas oxid bevonat titán anódokból a hulladék-vízszennyező anyagok anódos oxidációjához. Journal of the Serbian Chemical Society, 72(12), 1213–1226.
6. Martínez-Huitle, CA és Ferro, S. (2006). Szerves szennyező anyagok elektrokémiai oxidációja szennyvíztisztításhoz: Közvetlen és közvetett folyamatok. Chemical Society Reviews, 35(12), 1324–1340.
