Titán szinterezett fémpor: Miért javítja az alacsony oxigénszint a vezetőképességet?

Az oxigén szennyeződésként működik a titán kristályrácsai között. A titán elektronszerkezetének szokásos sorrendje felborul, amikor oxigénatomok kerülnek az atomok közötti térbe. Ez a rendetlenség megnehezíti az elektronok mozgását, ami növeli az elektromos ellenállást. A laboratóriumi tesztek ismételten azt mutatják, hogy a 0,1% alatti oxigénszintű nagy-tisztaságú titánminták ellenállási értéke 30-50 százalékkal alacsonyabb, mint a nagy-oxigéntartalmú titánmintáké.

A szinterezés során a szemcsék szélein titán-oxid fázisok képződnek, ez okozza ezt a hatást. Ezek az oxidrétegek megakadályozzák, hogy a vezetőképes titán részecskék érintkezzenek egymással. Ha nagy-tisztaságú, alacsony-oxigéntartalmú szinterezett fémport használnak, az oxidképződés minimálisra csökken. Ez lehetővé teszi a fémes kötést a részecskék határfelületein. Ennek eredményeként a szinterezett szerkezet folytonos vezető utakkal rendelkezik, amelyek az elektronok mozgását nagyon hatékonysá teszik, ami az elektrokémiai felhasználás szempontjából fontos.

Az egyszerű ellenállási problémákon túl nagy hatással van a szinterezett alépítményben lévő oxigén mennyisége. Az alacsony oxigéntartalmú titánpor tisztábbá teszi a szemcsehatárokat, és kevesebb a másodlagos fázis. Ahogy a részecskék szintereznek, erős fémnyakokat képeznek, amelyek megkönnyítik az áram áramlását. A sok oxigént tartalmazó változatok rideg oxidzárványokat képeznek, amelyek mind a vezetőképességet, mind a mechanikai szilárdságot rontják.

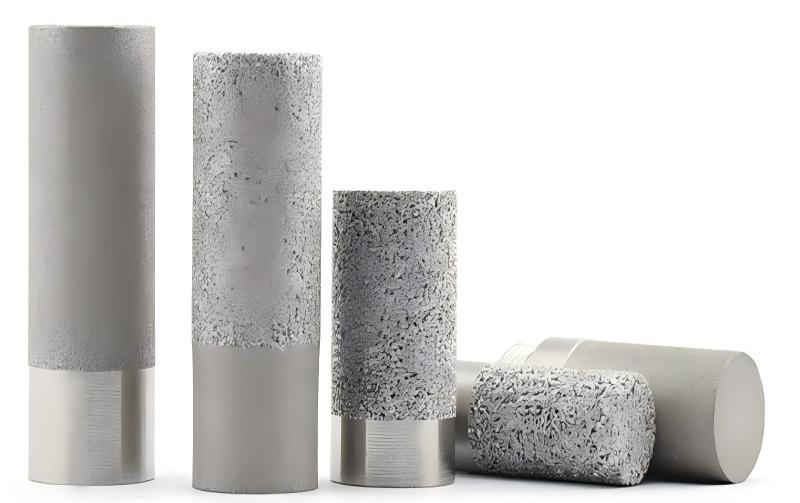

A pásztázó elektronmikroszkópos vizsgálat azt mutatja, hogy az alacsony oxigéntartalmú porból készült fémszűrőszerkezetek, amelyeket cementeztek, egyenletesen elosztott pórusokkal és azonos vastagságú falakkal rendelkeznek. Ezen tulajdonságok miatt a teljes szűrőrész elektromos viselkedése előre jelezhető. Másrészt a sok oxigént tartalmazó anyagok egyenetlen porozitást és vastagságváltozást mutatnak, ami bizonyos területeken ellenállás-csúcsokat okoz, ami csökkenti a rendszer általános hatékonyságát.

A PEM elektrolizátorban végzett tesztelés azt mutatja, hogy alacsony oxigéntartalmú titán szinterezett fémpormérhető módon javítja a teljesítményt. A 0,15%-nál kevesebb oxigéntartalmú anyagokból készült szűrőelemek érintkezési ellenállása 40%-kal alacsonyabb, mint az egyéb anyagokból készülteké. Ez azt jelenti, hogy az elektrolízis során kevesebb energia kerül felhasználásra, ami közvetlen hatással van a folyamat költségeire.

A szobahőmérsékleten való stabilitás egy másik fontos előny. Az alacsony oxigéntartalmú titán 60 és 90 fok közötti hőmérsékleten elektromosan stabil marad, ami a vízelektrolízis készülékek normál tartománya. A hőmérséklet változása esetén a sok oxigént tartalmazó anyagok ellenállása nagyobb változást mutat, ami megnehezíti a rendszervezérlést és csökkenti a hatékonyságot. Mivel a nagy-tisztaságú por magas hőmérsékleten is stabil, hosszú ideig jól működik, és több ezer óra használat során sem veszíti el vezetőképességét.

Ahhoz, hogy a vezetőképes szűrőkhöz megfelelő titán szinterezett fémport válassza ki, számos anyagi tényezőt kell egyensúlyba hoznia. A fő követelmény a jelenlévő oxigén mennyisége; nagy vezetőképességi igények esetén 0,15% alatti célok javasoltak. Ha a tisztasági szint meghaladja a 99,5%-ot, nem sok vas, szén vagy egyéb olyan anyag van benne, amely ronthatná az elektromos teljesítményét vagy a rozsdával szembeni ellenállását.

A szemcseméretek terjedése közvetlen hatással van mind a pórusok alakjára, mind az anyag szintereződésére. A 20 és 50 mikrométer közötti fix méretű porok olyan szűrőelemeket alkotnak, amelyek a legjobb keveréke annak, hogy átengedik a dolgokat, és erősek. A finomabb részecskék sűrűbb és nagyobb vezetőképességű, de kisebb áramlási kapacitású szerkezeteket alkotnak. A durvább eloszlások viszont áteresztőbbek, de rosszabb elektromos érintkezési minőséggel rendelkeznek. A megfelelő részecskeméret specifikáció az alkalmazás igényein alapul.

Ha a PEM-rendszereket különböző módon használják, különböző porkiválasztási stratégiákra van szükségük. Az anód-oldali szinterezett szűrőelemek olyan oxidáló körülményeknek vannak kitéve, amelyek a legmagasabb szintű korrózióvédelmet és vezetőképességet igénylik. A minőségek legjobb keveréke a nagy-tisztaságú titánporban található, amelynek oxigénszintje 0,12% alatti. Annak ellenére, hogy a katódoldali{6}}alkalmazásoknál kisebb a korrózió valószínűsége, ennek ellenére alacsony oxigénigényük van ahhoz, hogy a rendszer általános elektromos hatásfoka magas maradjon.

A nyomáskülönbség igénye befolyásolja a por morfológiájának megválasztását. A kerek részecskék egyenletesebben csomagolódnak, és egyenletesebb pórusszerkezettel rendelkeznek, így tökéletesek a precíz szűréshez, stabil nyomásesési tulajdonságokkal. A szabálytalan részecskék jobban illeszkednek egymáshoz és erősebbek, ezért alkalmasak olyan nagynyomású helyzetekre, ahol a szerkezet integritása fontosabb, mint az elektromos hatékonyság.

A szinterezett fémpor jellemzőinek konzisztenciája tételről tételre biztosítja, hogy a szűrőelemek azonos módon működjenek nagy gyártási mennyiségeknél. A megbízható szolgáltatók szigorú minőség-ellenőrzési szabályokat követnek annak érdekében, hogy az oxigénszint ne változzon 0,02%-nál nagyobb mértékben a gyártási tételek között. Ez a konzisztencia nagyon fontos, amikor a prototípusok készítésétől a kereskedelmi hidrogéntermelési projektek nagy részének elkészítéséhez vezetünk.

Minden portételhez mellékelni kell egy elemzési tanúsítványt, amely felsorolja a porban lévő oxigén mennyiségét, a részecskeméret-eloszlást, a látható sűrűséget és a nyomelemek összetételét. Ez a papírmunka segít a gyártóknak nyomon követni a teljesítményben bekövetkezett változásokat bizonyos anyagokra visszamenőleg, ami megkönnyíti a szűrőelemek gyártási módjának folyamatos fejlesztését.

A PEM vízelektrolízis készülékeknek az áramút minden alkatrészére szükség van ahhoz, hogy nagyon jól tudják használni az elektromosságot. Annak érdekében, hogy az ellenállási veszteségeket a lehető legalacsonyabb szinten tartsák, a szinterezett fémszűrőket gyártó gyártók az alacsony oxigéntartalmú titánporra összpontosítanak. Csúcs -végfelhasználásnál, ahol a vezetőképesség közvetlen hatással van a hidrogéntermelés költségeire, az anyagszabványok általában 0,10% alatti oxigénszintet céloznak meg.

Az energiafogyasztás elemzése megmutatja a kapcsolatot a rendszerben lévő oxigén mennyisége és a rendszer egésze között. Az alacsony oxigéntartalmú szinterezett porózus fém szűrőelemeket tartalmazó PEM-köteg körülbelül 3–5%-kal kevesebb áramot fogyaszt, mint a normál oxigéntartalmú anyagokat tartalmazó rendszerek.

A kereskedelmi elektrolizáló készülékek használata során eltelt évek során a hatékonyság növelése sok pénzt takarít meg, ezért jó minőségű anyagokat használnak-. A szűrőelemek gyártási folyamata során az alacsony oxigénjellemzőket szem előtt kell tartani. A vákuumos szinterezési módszerek alkalmazása megakadályozza a levegő szennyeződését a hőfolyamatok során. A védő oxigénkezelés megőrzi az anyag integritását a tárolás és a por formájában történő szállítás során. Ezek a folyamatszabályozások biztosítják, hogy az alacsony oxigéntartalmú por vezetőképességbeli előnyei megjelenjenek a végső szűrő teljesítményében.

Amellett, hogy a rendszereket vezetőbbé teszi, az alacsony oxigéntartalmú titánpor kevésbé valószínű, hogy rozsdásodnak savas környezetben, például a PEM-rendszerekben. Az oxid- Így a szűrő alkatrésze tovább tart, így nem kell olyan gyakran cserélni, és kevesebb a karbantartása.

Azok a vizsgálati módszerek, amelyek során porózus fémszűrő minták mintáit szimulált PEM-működési feltételeknek vetik alá, azt mutatják, hogy a lebomlás mértéke nagyon eltérő. Több mint 5000 órányi érintkezés után az alacsony oxigéntartalmú anyagok továbbra is megőrzik szerkezeti stabilitásukat és elektromos tulajdonságaikat. A magas oxigéntartalmú anyagok viszont 2000 óra elteltével kezdik elveszíteni teljesítményüket. Ez a hosszabb-tartamú előny még erősebbé teszi a kiváló titánpor tulajdonságait.

A PEM rendszerek üzemi hőmérsékletének változása megnehezíti az anyagok stabilitását. Alacsony oxigénszinterezett fémporA szerkezetek elektromos és mechanikai tulajdonságaikat változatlanok tartják, amikor a hőmérséklet szobahőmérsékletről 90 fokra változik. Az oxidfázisok hiánya megállítja a hő okozta mikroszerkezeti változásokat, amelyek rontják a normál anyagok teljesítményét.

Az anyagokon végzett számos vizsgálat azt mutatja, hogy egyértelmű mennyiségi összefüggések vannak a szinterezett titán szerkezetekben lévő oxigén mennyisége és elektromos ellenállása között. A 0,08% oxigént tartalmazó anyagok tömegállósági értékei megközelítik az 55 mikroohm{3}}centimétert, ami közel áll a titán elméleti minimumához. A fajlagos ellenállás körülbelül 15-20%-kal növekszik minden 0,05%-os oxigénszint-emelkedés esetén, jelezve, hogy mennyire fontos ez a specifikáció. Még nagyobb oxigéntartalmat mutat a szinterezett szűrőelemek és a tartó áramkollektorok közötti érintkezési ellenállás. A határfelületi ellenállás mérései azt mutatják, hogy a kevesebb oxigéntartalmú (0,10% alatti) anyagok érintkezési ellenállása 50%-kal alacsonyabb, mint a 0,20% oxigéntartalmú anyagoké. Ez a különbség nagyon fontos ahhoz, hogy a feszültségveszteség a lehető legalacsonyabb legyen az összeállított PEM verem-beállításoknál.

A mikroszkópos vizsgálatok azt mutatják, hogy az oxigén mennyisége hogyan befolyásolja a szemcsehatárok kémiai és szerkezetét. Alacsony oxigéntartalmú szinterezett fémpor tiszta fémes határvonalat hoz létre, kiváló elektronikus kapcsolattal az egymás mellett lévő szemcsék között. A magasabb oxigénszint titán-dioxiddal vastag szegélyfilmeket képez. Ezek a filmek szigetelőként működnek, és arra kényszerítik az elektronokat, hogy áthaladjanak vagy megkerüljék ezeket az akadályokat.

Egy normál szinterezett porózus fém szűrőelemnek milliónyi szemcsehatára van, amelyek összeadják a mérhető rendszerszintű ellenállást. Az elektrokémiai impedancia-spektroszkópia és a dolgok jellemzésére szolgáló egyéb fejlett módszerek azt mutatják, hogy a laboratóriumi mintákban tapasztalt fajlagos ellenállásbeli különbségek közvetlenül összefüggenek azzal, hogy a szűrőelemek milyen jól működnek a valós{2}}rendszerekben.

A végső vezetőképességi tulajdonságokat az határozza meg, hogy a szinterezési hőmérséklet és atmoszféra hogyan kombinálódik az eredeti por oxigéntartalommal. A kevesebb oxigént tartalmazó kiindulási anyagok szélesebb hőmérséklet-tartományban feldolgozhatók, és így is jó vezetőképességű formákat állítanak elő. A jó elektromos tulajdonságok eléréséhez a magas oxigéntartalmú porokat nagyon gondosan ellenőrzött körülmények között kell szinterelni, ami megnehezíti a gyártást és növeli a selejteket.

A reprezentatív mintákon leolvasott négypontos szonda mérését a szinterezett fémszűrő gyártói a gyártási folyamat során a minőségbiztosítási teszteléshez használják, hogy megbizonyosodjanak a vezetőképességi szabványok betartásáról. Az elfogadási tényezők általában felsorolják a megengedett legmagasabb ellenállási értékeket az anyag felhasználási módja alapján. Az alacsony oxigéntartalmú poranyag nagymértékben növeli a hozamot, és megfelel a szigorú vezetőképességi céloknak anélkül, hogy sok folyamatoptimalizálást igényelne.

Ahhoz, hogy az elektrokémiai szűrő jól működjön, egyszerre kell optimalizálni az elektromos vezetőképességét és a folyadék behatolását. Az alacsony oxigéntartalmú titán szinterezett fémpor lehetővé teszi ezt az egyensúlyt, mivel lehetővé teszi a részecskeméret-eloszlás és a szinterezési paraméterek szabályozását. Ha a részecskék 70%-a 30 és 40 mikrométer közötti, 30%-a pedig kisebb, 35-45%-os porozitású szerkezeteket készítenek. Ezek a szerkezetek jó vezetőképességgel és elegendő áramlási kapacitással rendelkeznek.

A gyártási szűrőelemek permeabilitásának vizsgálata azt mutatja, hogy az alacsony oxigéntartalmú anyagok 20%-kal kisebb nyomáskülönbség mellett érik el a kívánt áramlási sebességet, mint a nagy oxigénegyenértékesek. Ez a jobb teljesítmény a szabályosabb pórusszerkezeteknek és a szemcsehatárokon lévő kisebb oxidrétegeknek köszönhető, amelyek csökkentik az áramlási ellenállást. Ha az elektromos és a hidraulikus hatékonyságot összeadjuk, a PEM rendszer összességében jobban működik.

Míg a vezetőképesség a szabványos megbeszélések fő témája, a mechanikai szilárdság biztosítja, hogy a szűrőelemek kezelni tudják a működési nyomást. Megfelelő feldolgozás esetén az alacsony oxigéntartalmú szinterezett porózus fém szűrőszerkezetek szakítószilárdsága meghaladja a 300 MPa-t, ami azt jelenti, hogy képesek kezelni a nyomás- és hőváltozásokat. Az alacsony oxigéntartalom tiszta fémes kötést tesz lehetővé, ami jobb mechanikai tulajdonságokhoz és elektromos előnyökhöz vezet.

A fáradtságállóság vizsgálata több ezer nyomásciklus alatt azt mutatja, hogy az alacsony oxigénszintű anyagok megőrzik szerkezeti integritásukat, nem repednek meg vagy veszítenek teljesítményükből. Ez a hosszú élettartam nagyon fontos a hosszú távú megbízhatóság szempontjából a folyamatosan hidrogént előállító létesítményekben, ahol a váratlan javítás összezavarhatja a termelési terveket és a gazdaságot.

Modern szolgáltatókszinterezett fémporolyan formulákat kínál, amelyeket kifejezetten az egyes alkalmazások igényeinek kielégítésére készítettek. Különböző mennyiségű szemcseméret keverésével, a por alakjának változtatásával, a legjobb szinterezési módok megtalálásával pontosan kívánt minőségű szűrőelemek készíthetők. Az alacsony oxigéntartalmú alapanyagok a legjobb kiindulási pont a testreszabásnál, mert ezek biztosítják a vezetőképességi követelmények teljesülését, miközben más teljesítményjellemzőket is hangolnak.

A különböző porformulákat egyetlen szűrőelemen belül egyesítő gradiens kialakítások biztosítják a legjobb teljesítményt az igények széles körében. A külső finom szemcsés réteg pontosan szűri a dolgokat, míg a belső durva réteg növeli a vezetőképességet és az áteresztőképességet. A megbízható rendszerszintű{3}}teljesítmény eléréséhez ezeknek az összetett rendszereknek alacsony oxigénporminőségre van szükségük, hogy minden rétegben azonosak legyenek.
